Α.
ΥΔΡΟΞΕΙΔΙΟ ΑΣΒΕΣΤΙΟΥ (βλέπε εικόνα 9) |
1.
Σύνθεση & Αντίδραση πήξης |
|
Πάστα
Α |
Ca(OH)2
~ 50% κ.β.
ZnO ~ 10% κ.β. (α) (ταχύτητα πήξης, αντιμικροβιακή
δράση) |
Πάστα
Β |
Γλυκοσαλυκιλικό
νάτριο (β) ~ 40% κ.β
TiO2 ~ 10% κ.β. (λευκωπό χρώμα)
|
Αντίδραση
πήξης: (α) + (β). Το ασβέστιο σε μεγάλο ποσοστό
δεν αντιδρά; παραμένει στο τελικό μίγμα ως με
δυνατότητα απελευθέρωσης |
|
|
|
Εικόνα
9 |
|
Τα
δύο σωληνάρια (βάση και καταλύτης) ενός σκευάσματος
υδροξειδίου του ασβεστίου. |
|
2.
Χαρακτηριστικά |
-
ταχύπηκτο,
ειδικά με παρουσία υγρασίας, όπως στο στοματικό
περιβάλλον => γρήγορη τοποθέτηση των λοιπών υλικών
στην κοιλότητα
-
έντονα
υδρόφιλο => επιτάχυνση πήξης αλλά και
υδατοδιάλυτο
-
υδατοδιαλυτό,
(2.2-6.7% κ.β διαλυτότητα) αποδόμηση ακόμα και από
το υγρό των οδοντινοσωληναρίων, πρώϊμη αποδόμηση
όταν εκπλυθεί με νερό αμέσως μετά την τοποθέτησή
του => απαραίτητη η κάλυψή του με ανθεκτικότερο
υλικό προστασίας πολφού
-
έντονη
αποδόμηση σε επαφή με αδροποιητικά οξέα
=> συνιστάται κατά το δυνατόν αποφυγή της επαφής
(βλέπε εικόνες 10α & 10β)
- φτωχές
μηχανικές ιδιότητες
=> μικρή αντοχή σε καταπόνηση => μη άμεση έκθεσή
του σε φορτίσεις => απαραίτητη η κάλυψή του με
ανθεκτικότερο υλικό προστασίας πολφού
- φτωχή
αισθητική, χωρίς δυνατότητα χρωματικής προσομοίωσης
προς τους οδοντικούς ιστούς (βλέπε εικόνα
11) => αισθητικό πρόβλημα, όταν είναι
λεπτό το πάχος του εμφρακτικού αισθητικού υλικού
- βιολογική
δράση, αντιφλεγμονώδης, αντιμικροβιακή, προάγει
το μηχανισμό σχηματισμού γέφυρας επανορθωτικής οδοντίνης,
γι’
αυτό χρησιμοποιείται σε καλύψεις πολφού
- συγκολλητική
ικανότητα, δε διαθέτει
|
Εικόνες
10α & 10β |
|
|
|

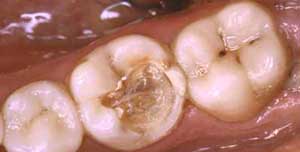

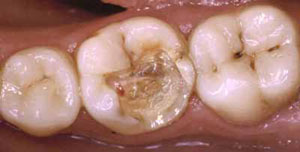

Τοποθέτηση
υδροξείδιου του ασβεστίου (αριστερά). Η επιφάνεια
του μετά από αδροποίηση με ορθοφωσφορικό οξύ για
30 s (δεξιά). |
|
|
Εικόνα
11 |
|

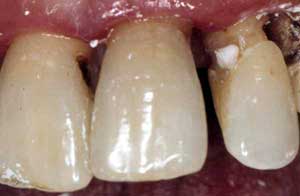

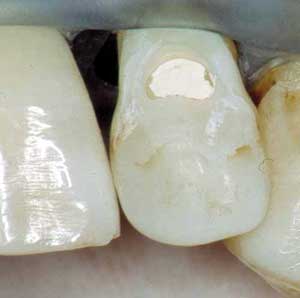

Το
υδροξείδιο του ασβεστίου, τοποθετημένο μέσα στην
κοιλότητα Φαίνεται το έντονα κιμωλιώδες χρώμα του |
|
|
ΣΥΝΕΚΤΙΜΩΝΤΑΣ
τα προαναφερόμενα, το υδροξείδιο του ασβεστίου χρησιμοποιείται
σήμερα: |
- Ως
υλικό άμεσων καλύψεων (βλέπε εικόνες 12α & 12β)
- Σε
περιοχές όπου το πάχος της παραμένουσας οδοντίνης
(RD) < 0.5mm
|
ΠΡΟΣΟΧΗ:
ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΑΛΛΗ ΠΕΡΙΠΤΩΣΗ ΔΕΝ ΣΥΝΙΣΤΑΤΑΙ
Η ΧΡΗΣΗ ΥΔΡΟΞΕΙΔΙΟΥ ΤΟΥ ΑΣΒΕΣΤΙΟΥ |
Εικόνες
12α & 12β |
|
|
|
Σημειακή
αποκάλυψη (αριστερά). Τοποθέτηση υδροξειδίου του
ασβεστίου στο σημείο της αποκάλυψης (δεξιά). |
|
|
Β.
ΥΑΛΟΪΟΝΟΜΕΡΗΣ ΚΟΝΙΑ |
Υπάρχουν
δύο μορφές κονιών όσον αφορά τη σύνθεση και τον τρόπο
πήξης τους: |
- χημικά
σκληρυνόμενες (πήξη μετά 3-4 min από την
ανάμιξη σκόνης/υγρού) (βλέπε εικόνα 13)
- ρητινώδεις
τροποποιημένες (πήξη με φωτοπολυμερισμό,
20-25 s) (βλέπε εικόνα 14)
|
Εικόνα
13 |
|
Εικόνα
14 |
|
|
|
Σκόνες
(δύο διαφορετικά χρώματα) και υγρό ενός σκευάσματος
χημικά σκληρυνόμενης υαλϊονομερούς κονίας. |
|
Σκόνη
και υγρό σκευάσματος ρητινώδους τροποποιημένης υαλοϊονομερούς
κονίας. |
|
|
1.
Χημικά σκληρυνόμενες |
1α.
Σύνθεση & Αντίδραση πήξης |
σκόνη:
ασβεστο-αλουμίνιο-άργιλο-πυριτιούχος ύαλος
υγρό: υδατικό διάλυμα πολυκαρβοξυλικών οξέων
αντίδραση: ύαλος + οξύ => πολυκαρβοξυλικό άλας |
|
|
2α.
Χαρακτηριστικά |
- συγκολλητική
ικανότητα με αδαμαντίνη & οδοντίνη ?
πρόσφυση στα τοιχώματα της κοιλότητας (ΤΟ ΜΟΝΟ ΑΠΟ
ΤΑ ΥΛΙΚΑ ΠΡΟΣΤΑΣΙΑΣ ΜΕ ΑΥΤΟ ΤΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ)
- σχετικά
ταχύπηκτο (3-4 min) => να παραμένει αδιατάρακτο
αυτό το διάστημα
- φυσικομηχανικές
ιδιότητες: τις καλύτερες έναντι των άλλων
τύπων υλικών προστασίας => δε χρειάζεται κάλυψη
από άλλο υλικό προστασίας η σύσταση βάσης καλύτερες
φ/μ ιδιότητες έναντι αντίστοιχων επιχρισμάτων
- βιολογική
δράση (αντιμικροβιακή και αντιφλεγμονώδης),
δε διαθέτουν => δεν μπορούν να χρησιμοποιηθούν
στη θέση του υδροξειδίου του ασβεστίου
- δυνατότητα
απελευθέρωσης φθορίου (δεν έχει εξακριβωθεί
αν προσφέρει κάποιο κλινικό όφελος)
- προστασία
από ερεθίσματα: μηχανικά, θερμικά, ηλεκτρικά,
οσμωτικά
- σύσταση
τόσο σε βάση όσο και σε επίχρισμα
|
2.
Ρητινώδεις τροποποιημένες |
2α.
Σύνθεση & Αντίδραση πήξης |
σκόνη:
παρόμοια με τα χημικά και φωτοκαταλύτης
υγρό: όπως τα χημικά με πρόσθετα ρητινοτροποποιημένο
πολυκαρβοξυλικό οξύ (MA-PAA) ή μονομερή όπως ΗΕΜΑ
αντίδραση:
όπως τα χημικά και πρόσθετα φωτο πολυμερισμός των
μεθακρυλικών ριζών
(=CH2) με φωτοακτινοβόληση από λυχνία πολυμερισμού |
|
|
2β.
Χαρακτηριστικά - Διαφοροποιήσεις σε σχέση με τα χημικά |
- Καλύτερη
χρωματική προσομοίωση => σημαντικό για
χρήση κάτω από σύνθετη ρητίνη
- Ταχύτερη
αντίδραση πήξης (~ 1 min μετά την ανάμιξη)
=> μείωση του χρόνου εργασίας
- Καλύτερες
φυσικομηχανικές ιδιότητες, ως σύνολο
- Συστολή
λόγω του φωτοπολυμερισμού => όμως λόγω
μικρού όγκου υλικού, πρακτικά δεν επηρεάζεται η πρόσφυση
κονίας-οδοντίνης δηλ. δεν προκαλούνται αποκολλήσεις
από τα τοιχώματα της κοιλότητας (βλέπε
εικόνα 15)
|
Εικόνα
15 |
|
Άψογη
πρόσφυση τόσο στη μεσόφαση υαλοϊονομερούς-οδοντίνης
όσο και υαλοϊονομερούς-σύνθετης ρητίνης. |
|
|
Γ.
ΕΥΓΕΝΟΛΟΥΧΟΣ ΚΟΝΙΑ (βλέπε εικόνα 16) |
1.
Σύνθεση & Αντίδραση πήξης |
σκόνη:
ZnO, ρητινώδεις ενισχυτικές ουσίες, επιταχυντής
υγρό: ευγενόλη, επιτυχυντής, αντιμικροβιακά πρόσθετα
αντίδραση: ZnO+ευγενόλη => άλας ευγενολούχου ψευδαργύρου
(παραμένει μεγάλο ποσό ελεύθερης ευγενόλης, στο τελικό
μίγμα) |
2.
Χαρακτηριστικά |
- φυσικομηχανικές
ιδιότητες που υπολείπονται έναντι των υαλοϊονομερών
κονιών
- βιολογική
δράση: αντιμικροβιακή (λόγω Zn και ευγενόλης),
αντιφλεγμονώδης (ευγενόλη)
ΠΡΟΣΟΧΗ: σε RD< 0.5 mm, η δράση της ελεύθερης
ευγενόλης είναι ερεθιστική για τον πολφό
- χρόνος
πήξης, μεγάλος συγκριτικά (5-7 min)
- προστασία
από ερεθίσματα: μηχανικά, θερμικά, ηλεκτρικά,
οσμωτικά
- αναστολή
αντίδρασης πολυμερισμού συνθέτων ρητινών
- σύσταση
μόνο ως βάση
-
συγκολλητική ικανότητα, δε διαθέτει
μεν αλλά επιτυγχάνει άψογη πρόσφυση με τους οδοντικούς
ιστούς
|
Εικόνα
16 |
|
Σκόνη
και υγρό σκευάσματος ευγενολούχου κονίας. |
|
|
Δ.
ΒΕΡΝΙΚΙ |
- τύπος
φυσικών ρητινών [ΤΑ ΜΟΝΑ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΣΗΜΕΡΑ
ΚΛΙΝΙΚΑ ]
σύνθεση: φυσικές ρητίνες διαλυμένες σε οργανικούς
διαλύτες
- μηχανισμός
προστασίας, σχηματισμός ρητινώδους στρώματος ? απόφραξη
οδοντινοσωληναρίων ? μείωση διαπερατότητας οδοντίνης
- έντονα
διαλυτό κύρια στα οξέα => κίνδυνος απομάκρυνσης
του σε σύντομο μετεμφρακτικό χρόνο, αφήνοντας μικρόκενα
μεταξύ τοιχωμάτων κοιλότητας – εμφρακτικού υλικού
- προφυλάσσει
από: σε κάποιο βαθμό από θερμικά και ηλεκτρικά ερεθίσματα
- προκαλεί
αναστολή πολυμερισμού συνθέτων ρητινών => ΤΑ
ΒΕΡΝΙΚΙΑ ΔΕ ΣΥΝΔΥΑΖΟΝΤΑΙ ΠΟΤΕ ΜΕ ΣΥΝΘΕΤΕΣ ΡΗΤΙΝΕΣ
|
Χρησιμοποιούνται
μόνο σε: |
Εμφράξεις
αμαλγάματος που τείνουν προς μέτριο βάθος και δεν μπορούν
να τοποθετηθούν (για διάφορους λόγους) υαλοϊονομερής ή
ευγενολούχος κονία |
=> |
ΚΥΡΙΟΣ
ΣΤΟΧΟΣ: Περιορισμός μετεμφρακτικής ευαισθησίας |
|
